Sur un moteur à quatre cylindres en ligne, le cylindre numéro 1 peut se trouver côté distribution ou côté volant moteur selon le constructeur. Cette absence de convention universelle génère des erreurs de diagnostic, notamment lors du calage de l’allumage ou du remplacement de bobines individuelles. Identifier le bon cylindre sans démonter quoi que ce soit repose sur une méthode qui croise plusieurs indices : repères visuels sur le bloc, documentation constructeur et ordre d’allumage.
Code moteur et schéma constructeur : le point de départ fiable
Avant même d’ouvrir le capot, le code moteur gravé sur le bloc ou inscrit sur la carte grise (repère D.2 en France) oriente vers la bonne documentation. Chaque famille de moteurs possède un schéma de numérotation propre, et deux moteurs du même constructeur peuvent suivre des logiques différentes.
A lire aussi : Où faire Safari pas cher ?
Chercher le code moteur dans la revue technique ou le manuel d’atelier du véhicule donne accès au plan de numérotation des cylindres. Ce document indique le cylindre n°1 par rapport à un repère fixe du bloc, généralement le côté distribution ou le côté volant moteur/embrayage. Pour savoir précisément où se situe le cylindre numéro 1 sur un modèle donné, cette étape documentaire reste la plus sûre.
Les bases de données en ligne des constructeurs et les revues techniques (Haynes, RTA) reproduisent ces schémas. Ignorer cette étape et se fier à une règle générale du type « toujours côté courroie » expose à une erreur, car la règle varie d’un bloc à l’autre.
Lire également : Où trouver des conseils gratuits en décoration ?
Indices visuels sur le bloc moteur pour repérer le cylindre 1 sans démontage
Plusieurs éléments visibles sans outil permettent de confirmer ou de recouper l’information du schéma constructeur.

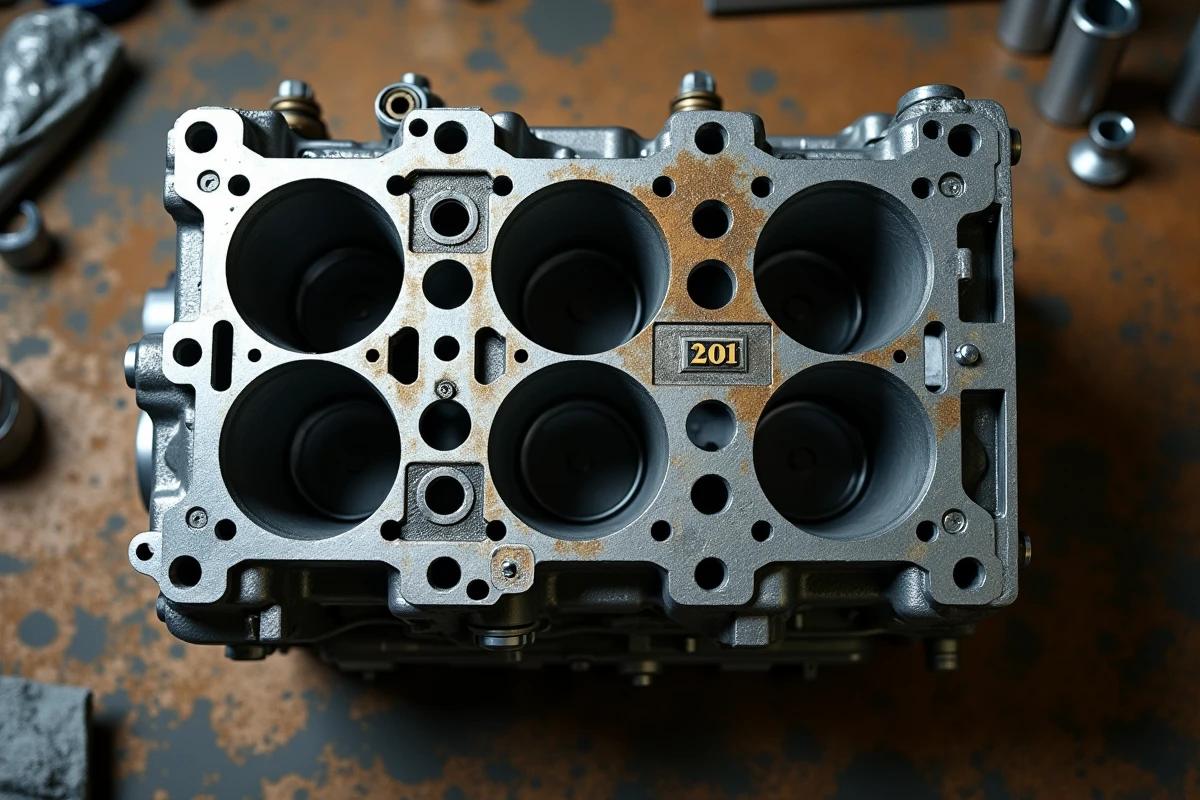

- La numérotation moulée ou frappée directement sur le bloc : certains constructeurs gravent un chiffre « 1 » près du premier cylindre, sur le carter ou la culasse. Un coup de chiffon et une lampe suffisent au repérage.
- Le repère de point mort haut (PMH) sur la poulie de vilebrequin : il se situe du côté où le cylindre 1 atteint sa course haute. Sur un moteur en ligne, le côté distribution porte souvent le repère PMH, ce qui coïncide fréquemment avec la position du cylindre 1, mais pas systématiquement.
- L’ordre de branchement des fils de bougies ou des connecteurs de bobines crayon : sur les moteurs récents à allumage individuel, chaque bobine est câblée selon le plan constructeur. Le connecteur marqué « 1 » ou la position la plus proche du repère de calage correspond au premier cylindre.
- L’emplacement du capteur de position du vilebrequin : sur beaucoup de blocs, ce capteur est installé côté cylindre 1, car il doit détecter le passage du premier piston au PMH pour synchroniser l’injection.
Aucun de ces indices pris isolément ne garantit la bonne identification. En revanche, quand deux ou trois concordent avec le schéma constructeur, la confirmation est solide.
Moteurs en V et architectures spéciales : une numérotation qui piège
Sur un moteur en ligne, la numérotation suit un ordre séquentiel d’un bout à l’autre du bloc. Sur un moteur en V, la logique change radicalement. Les deux rangées de cylindres suivent chacune leur propre séquence, et le cylindre 1 peut se trouver sur la rangée avant ou arrière selon le constructeur.
Chez certains fabricants, la rangée gauche (vue du conducteur) porte les numéros impairs et la rangée droite les numéros pairs. D’autres attribuent les numéros 1 à 3 (ou 1 à 4) à une rangée, puis 4 à 6 (ou 5 à 8) à l’autre. Sans le schéma du modèle exact, un repérage visuel seul mène à une impasse.
Les V-twin (comme certains bicylindres de motos) ajoutent une subtilité : la distinction entre cylindre avant et cylindre arrière dépend de l’orientation du moteur dans le cadre. La documentation Harley-Davidson, par exemple, distingue explicitement le cylindre arrière dans ses procédures de diagnostic, ce qui confirme que la position physique ne se devine pas à l’œil.
Le cas des moteurs à plat
Les flat-four et flat-six (Subaru, Porsche) répartissent leurs cylindres de part et d’autre du vilebrequin. Le cylindre 1 est généralement situé côté conducteur et côté distribution, mais là encore, seul le schéma constructeur fait autorité. Un mécanicien habitué aux moteurs en ligne qui intervient pour la première fois sur un boxer se trompe facilement sans documentation.
Ordre d’allumage et sens de numérotation : deux notions à ne pas confondre
La numérotation des cylindres désigne leur position physique sur le bloc. L’ordre d’allumage désigne la séquence dans laquelle les bougies reçoivent l’étincelle. Les deux informations sont liées mais distinctes, et les confondre provoque des erreurs de câblage.
Sur un quatre cylindres en ligne courant, l’ordre d’allumage est souvent 1-3-4-2 ou 1-2-4-3. Le cylindre 1 est le premier à recevoir l’étincelle dans le cycle, ce qui permet une vérification indirecte : en plaçant le moteur au PMH du cylindre 1 (repère sur la poulie de vilebrequin aligné), les deux soupapes du cylindre 1 doivent être fermées. Si elles sont ouvertes, vous êtes au PMH du cylindre associé dans l’ordre d’allumage, pas au PMH compression du cylindre 1.
Cette vérification par les soupapes fonctionne sans outil de diagnostic électronique. Elle permet de confirmer physiquement quel cylindre est bien le numéro 1 une fois le moteur calé au repère PMH.
Méthode de recoupement pour une identification fiable du cylindre 1
Plutôt que de se fier à une seule source, croiser trois informations élimine la quasi-totalité des erreurs :
- Le schéma de numérotation issu de la revue technique ou du manuel constructeur, accessible via le code moteur.
- Un indice visuel sur le bloc (numéro moulé, position du capteur vilebrequin, repère PMH).
- La vérification des soupapes au point mort haut : soupapes fermées sur le cylindre supposé être le 1, moteur calé au repère PMH.
Cette approche fonctionne sur la majorité des moteurs à combustion, qu’ils soient en ligne, en V ou à plat. Elle ne nécessite ni démontage ni outil spécialisé, juste un accès au compartiment moteur et à la documentation du véhicule.
L’erreur la plus fréquente reste de supposer que le cylindre 1 est toujours côté courroie de distribution. C’est vrai sur beaucoup de moteurs européens et japonais en ligne, mais les exceptions sont suffisamment nombreuses pour que cette règle ne puisse pas servir de certitude. Le réflexe documentaire, même rapide, évite un recâblage de bobines ou un calage d’allumage décalé d’un tour.
